В случае такелажных работа применяется специальный крепеж — зажим для троса. Это простое устройство обеспечивает безопасность при монтаже растяжек, строп или страховочных систем. От выбора этого элемента зависит прочность всей конструкции.
Изделия различны по форме, принципу действия и сфере применения. В этой статье мы подробно разберем существующие типы фиксаторов.

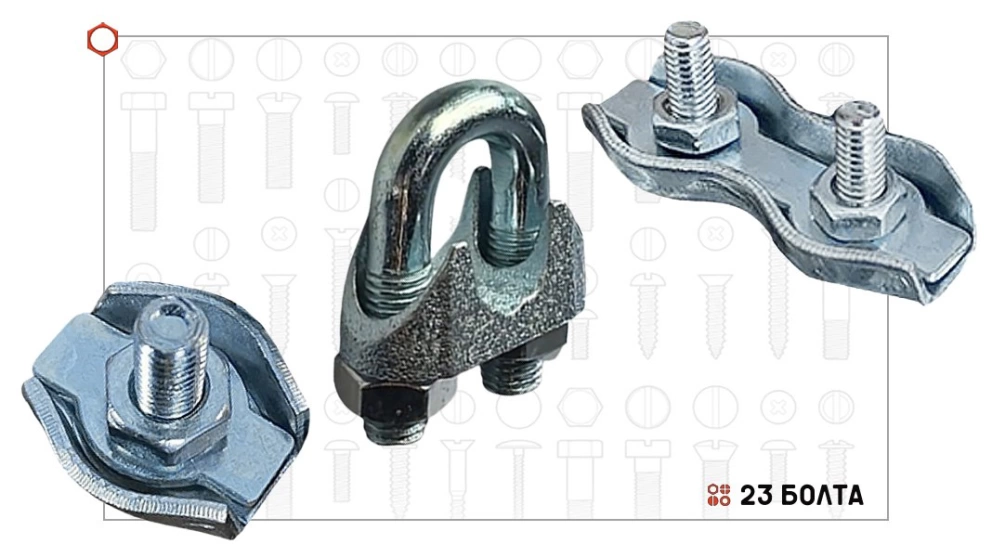

Виды зажимов для тросов
Основу классификации составляют конструктивные особенности, способ фиксации каната. Каждый тип зажимов предназначен для определенных условий эксплуатационных нагрузок.
Одноразовые зажимы
Эту группу изделий называют обжимными втулками или гильзами. Их особенность заключается в способе монтажа. Для установки требуется специальный пресс или обжимные клещи. Под высоким давлением гильза деформируется, намертво фиксируя тросик внутри. Обратный процесс невозможен без разрушения крепежа. Поэтому он относится к неразборным соединениям.
Одноразовые модели устойчивы к вибрациям при этом не ослабевают со временем. Их часто используют для формирования петель на концах. В автомобильной промышленности такие втулки фиксируют тросы ручника с приводом КПП. При выборе важно точно соотносить диаметр гильзы с толщиной каната. Использование неподходящего размера снижает прочность узла.
Скобы (дуговые зажимы)
Самый универсальный вид. Конструктивно он представляет собой согнутую шпильку (скобу) с резьбой на концах и прижимную планку. Фиксация происходит за счет затягивания гаек. Создает разъемные соединения. При необходимости конструкцию можно легко демонтировать, а также использовать крепеж повторно.
Дуговые модели стандартизированы. Они подходят для создания петель или соединения двух концов. Важно правильно расположить элементы: перемычка скобы должна упираться в несущий конец троса, а прижимная планка — давить на короткий (выходящий) конец. Такой подход предотвращает деформацию каната в месте перегиба. Скобы широко применяются при монтаже мачт, натяжении заборов и в такелаже.
Кулачковые зажимы
Данный тип относят к категории вспомогательных приспособлений. Их основная функция — оперативная фиксация в натянутом положении. Внутри корпуса установлен эксцентриковый кулачок с насечкой. При натяжении кулачок автоматически зажимает трос, препятствуя проскальзыванию.
Кулачковые механизмы применяют при проведении высотных работ и в спасательных операциях. Они быстро регулируют длину страховочной веревки. Есть и ограничения: устройства чувствительны к загрязнениям и не всегда подходят для статичных постоянных нагрузок. При длительной стоянке под напряжением кулачок может повредить мягкую оплетку тросика. Поэтому для постоянного монтажа чаще выбирают другие виды.
Плашечные фиксаторы
Изделия также имеют название — болтовые или плоские. Они состоят из двух стальных пластин (плашек), стянутых несколькими болтами. Трос проходит между пластинами, которые при затягивании болтов плотно обжимают его с двух сторон. Такая конструкция обеспечивает надежное крепление, не перегибая трос под острым углом.
Плашечные модели считаются профессиональным такелажным крепежом. Они обеспечивают равномерное распределение давления по поверхности веревки. Это особенно важно для плетеных тросов, которые боятся локальных пережатий. Болтовое соединение позволяет регулировать усилие обжима. Данную разновидность часто используют при организации грузоподъемных механизмов, вантовых конструкций.
Цилиндрические зажимы
Данная категория включает в себя множество подвидов. Объединяет их форма корпуса, напоминающая цилиндр. Внутри такого корпуса может находиться пружина, цанга или клиновой механизм, как у пружинных фиксаторов, например, для крепления бельевых веревок или поводков на спортивных снарядах.
Более сложные цилиндрические модели применяются в промышленности. Они могут иметь резьбовое соединение для встраивания в узлы механизмов. Особенностью является защита конца троса от расплетания. Цилиндрическая форма удобна тем, что не имеет острых выступающих углов, что снижает риск травм и цепляния за посторонние предметы.
Обжимные зажимы
Это синоним или подвид одноразовых гильз. Однако термин «обжимной» часто подразумевает способ монтажа. Сюда входят как алюминиевые втулки (гильзы), так и стальные коуши, обжимаемые вокруг петли. Основная задача — создание неразрывного прочного соединения.
Процесс установки требует применения профессионального инструмента — кримпера. Качественный обжим исключает люфт и подвижки тросика внутри гильзы. Такие соединения ставят на стропах, фалах и несущих элементах, где риск обрыва недопустим. Использование обжимных технологий гарантирует безопасность при высоких динамических нагрузках.
Одинарные / двойные фиксаторы (SIMPLEX / DUPLEX)
Данная классификация чаще всего относится к дуговым (скобяным) зажимам. Одинарный (SIMPLEX) представляет собой простую U-образную скобу с одной прижимной планкой. Он рассчитан на фиксацию одного каната или создание петли.
Двойной (DUPLEX) имеет более сложную конфигурацию. У него две прижимные планки или специальное седло, позволяющее надежно фиксировать две веревки параллельно друг другу. Это необходимо при сращивании (сплетении) концов или при возникновении особо прочных узлов. Использование двойных моделей обеспечивает большую площадь контакта и снижает нагрузку на трос в точке перегиба. Их применение закреплены стандартами DIN.
Крестовые зажимы
Специфическая разновидность, предназначенная для соединения двух шнуров под прямым углом. Конструктивно они состоят из двух половин, образующих крестовину. Внутри каждой половины проточены канавки под диаметр троса. При стягивании болтов обе нити надежно фиксируются в перпендикулярном положении.
Крестовые модели незаменимы при сборке решетчатых конструкций, ограждений, сеток. Они позволяют создавать жесткие узлы без вязания узлов, которые ослабляют канат. Важно следить за совпадением диаметра канавок с реальным сечением, иначе надежного защемления не получится.
Стопорные устройства
Эта категория предназначена для предотвращения сдвига веревки относительно какого-либо элемента, чаще всего ролика или барабана лебедки. Стопорный зажим не всегда создает глухую петлю. Его задача — зафиксировать положение, исключив проскальзывание под нагрузкой.
Конструкции стопоров разнообразны: от простых клиновых втулок до сложных механизмов с эксцентриками. Они широко используются в системах противовесов и лифтовом хозяйстве. Особенностью является способность выдерживать значительные осевые нагрузки, оставаясь при этом компактными.
Цанговые зажимы
Принцип работы цанги основан на использовании разрезной втулки (цанги). При накручивании гайки на коническую поверхность корпуса лепестки цанги сжимаются, надежно зажимая проходящий внутри тросик. Это обеспечивает высокую точность центровки и прочность фиксации.
Цанговые модели часто используют для тонких тросов и в приводах управления, где важна точность позиционирования. Они обеспечивают прочное соединение, не повреждая его структуру, так как усилие распределяется равномерно по окружности. Однако они чувствительны к точности изготовления и качеству резьбы.
Страховочные зажимы
Это специализированные устройства, предназначенные для защиты от падения при работе на высоте. Они имеют особую конструкцию, которая обеспечивает движение по тросу вверх и блокировку при резком движении вниз. В отличие от обычных фиксаторов, страховочные модели проходят строгие испытания с сертификацией.
Зажимные изделия могут быть кулачковыми или зубчатыми. Их особенность — наличие механизма, мгновенно срабатывающего при срыве. Использование обычного зажима в качестве страховочного смертельно опасно. В таком случае применяются только специализированные изделия, соответствующие стандартам безопасности.
Классификация по DIN
Для упорядочивания многообразия крепежа используются международные стандарты. Наиболее распространена классификация по немецкому институту стандартизации (DIN). Понимание маркировки помогает точно подобрать тип зажима для троса под конкретные задачи.
- DIN 741. Устаревшая норма на дуговые (скобяные) зажимы. Конструкция имеет полукруглое седло, которое прилегает к тросу. Требует установки двух и более экземпляров на одну петлю. Сейчас вытесняется более современным стандартом.
- DIN 1142. Современный стандарт, пришедший на смену DIN 741. Имеет иную форму прижимной планки. Вместо полукруглой выемки используется призма с углом 90 градусов. Такая геометрия обеспечивает более надежный обжим, требуя меньшего количества элементов для создания петли (часто достаточно двух).
- DIN 3093. Описывает требования к одноразовым обжимным гильзам (втулкам) из алюминия или оцинкованной стали. Стандарт определяет размеры под различные диаметры с формой гильзы после опрессовки.
- DIN 1530. Относится к цанговым зажимам, используемым в промышленности для фиксации тяг, тросов управления.
Выбор между DIN 741 и DIN 1142 принципиален. Более современный стандарт обеспечивает лучшее удержание, особенно на твердых стальных канатах. При покупке рекомендуется всегда обращать внимание на указанный стандарт, так как от этого зависят монтажные характеристики.
Инструкция по установке
Правильный монтаж — залог долговечности и надежности соединения. Даже качественный зажим для троса не справится с задачей, если установлен с ошибками. Процесс установки зависит от типа крепежа, но существуют общие правила, которых следует придерживаться.
Для дуговых моделей (скоб) и плашек алгоритм действий стандартен. Сначала формируется петля нужного размера. Если используется коуш (защитная втулка), он вкладывается внутрь петли. Затем надевается первый зажим. Важно помнить правило: перемычка скобы (седло) всегда должна находиться на несущем (длинном) конце каната. Прижимная планка давит на короткий конец.
Затяжку гаек производят равномерно, крест-накрест, чтобы избежать перекоса. Усилие должно быть значительным, но без фанатизма, чтобы не раздавить пряди. Для стандартов DIN 1142 и DIN 741 рекомендуется устанавливать два и более элемента на одну петлю.
Расстояние между ними должно быть примерно равно 6 диаметрам троса. После приложения нагрузки рекомендуется снова подтянуть гайки, так как веревка немного обожмется.
Для установки одноразовых гильз используется специальный инструмент — гидравлический или ручной пресс. Важно подобрать правильную матрицу под диаметр гильзы. Обжим производится до упора, пока половинки матрицы не сомкнутся или не сработает предохранительный клапан инструмента. После опрессовки необходимо проверить в какой состоянии обжим: на гильзе не должно быть трещин, а сам трос не должен проворачиваться внутри втулки.
